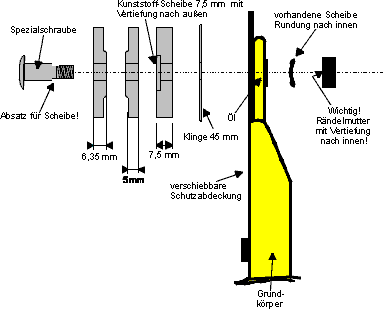

Zur Erleichterung des Umbaus sehen Sie auf der folgenden Zeichnung eine Seitenansicht des Olfa -Rollschneiders Modell RTY 2-G ( Prym Maxi ). Alle wichtigen Details für ein gefahrloses Arbeiten sind hier aufgeführt. Zum Ausdrucken klicken Sie bitte mit der Maus einfach einmal in den rechten Teil der Seite ( = Hauptteil ) und dann auf das Druckersymbol ihres Browsers.
Bei obiger Abbildung ist das Modell RTY-2/G ( Maxi ) mit Klinge 45 mm dargestellt. Von den Originalteilen werden die gewölbte Scheibe und die Rändelmutter benötigt, die Originalschraube wird durch eine neue Spezialschraube ersetzt. Zur Vermeidung von Verletzungen verwenden Sie das Gerät bitte nur bestimmungsgemäss und prüfen es vor jedem Gebrauch auf seine korrekte Funktionsfähigkeit!
Beim Modell RTY-2/DX ( Comfort ) ist der Zusammenbau analog, allerdings muss die gelbe Plastikscheibe durch eine dünne Unterlegscheibe aus Metall ersetzt werden. Bitte fragen Sie diesbezüglich bei uns an, wir senden Ihnen dieses Teil.
